5G基站改建ADW350无线计量仪表


  • 功能:
    ADW350 无线计量仪表主要用于计量低压网络的三相有功电能,具有体积小、精度高、功能丰富等优点,并且可选通讯方式多,可支持 RS485 通讯和 Lora、2G、NB、4G 等无线通讯方式,增加了外置互感器的电流采样模式,从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。

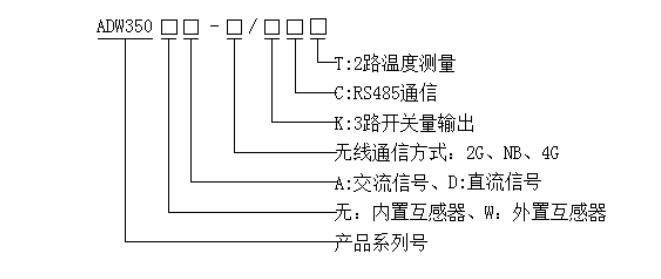

    ADW350主要功能

    功能

    功能说明

    显示方式

    发光二极管指示

    电能计量

    有功电能计量(正、反向),

    四象限无功电能

    电量测量

    电压、电流、功率因数、频率、有功功率、无功功率、视在功率

    直流电参量测量

    电压、电流、有功功率、

    谐波功能

    总谐波含量、分次谐波含量(2~31次)

    脉冲输出

    有功脉冲输出

    三相不平衡度

    电压、电流不平衡度

    测温功能

    2测温(选配T)

    DI/DO

    3路DO(选配K)

    外置互感器/霍尔传感器

    外置开口式互感器/外置霍尔传感器(选配W)

    电参量报警

    欠压、过压、欠流、过流、欠载、过载等

    通讯

    红外通讯

    RS485接口(选配C)

    GPRS无线通讯(选配2G)

    NB-IOT无线通讯(选配NB)

    4G无线传输(选配4G)

  • 电压输入

    交流额定电压

    AC:3×57.7/100V,3×220/380V,3×380/660V,3×100V, 3×380V,3×660V

    参比频率

    AC:50Hz

    直流额定电压

    DC:48V

    功耗

    每相<0.5VA

    电流输入

    交流输入电流

    AC:3×20(100)A

    直流输入电流

    DC:50A,100A

    功耗

    每相<1VA

    辅助电源

    交流供电

    AC 85~265V

    直流供电

    DC 48V±20%

    功耗

    <5W

    测量性能

    电参量测量

    0.5

    有功电能精度

    1级

    -40~100

    温度测量范围

    温度精度

    ±2℃

    开关量输出

    触点容量

    5AAC250V/DC30V

    脉冲

    脉冲宽度

    80±20ms

    脉冲常数

    AC:400imp/kWh  DC:1600imp/kWh

    通信

    无线

    2G;NB;4G

    红外通讯

    波特率固定为1200

    接口

    RS485(A、B)

    介质

    屏蔽双绞线

    协议

    MODBUS-RTU、DL/T 645-07






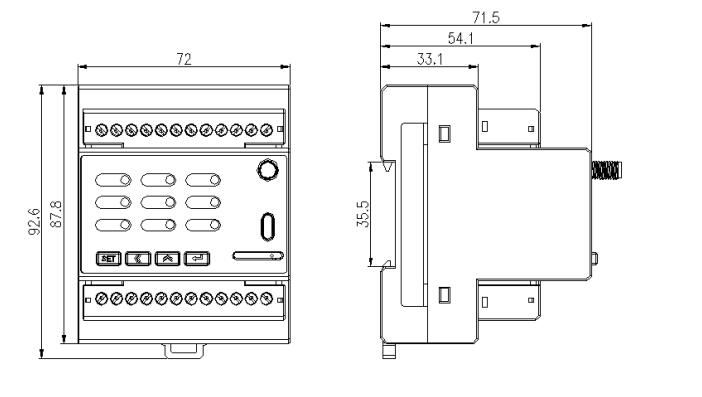

  • 接线说明

    ADW350和ADW350W均可采用三相四线经电流互感器接入、三相三线经电流互感器接入、三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式
